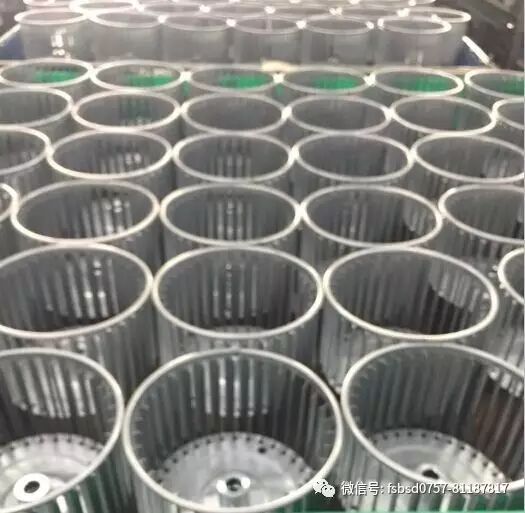

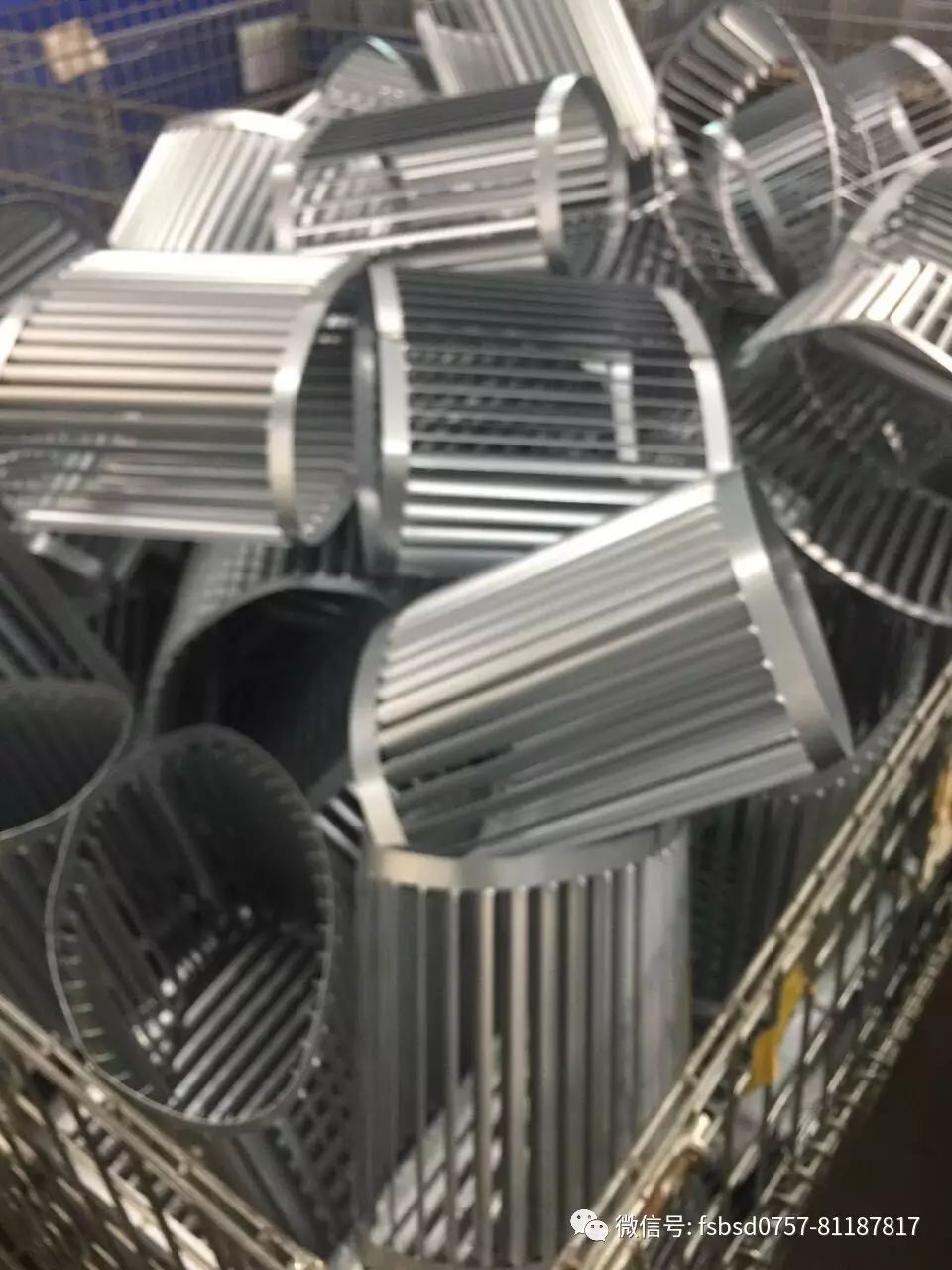

   佛山市百事达自动化焊接科技有限公司是一家专业生产自动化焊接设备，自动焊接机，自动焊接设备，直缝焊接机，叶轮自动焊接机适应于叶轮两端镀锌板的自动对接焊的自动化设备。

用途介绍：

 根据贵公司的特殊工件的焊接要求设计，设备只适用于工件的结构形式及类似的工件的焊缝焊接的自动化设备。设备具有操作简单、维修方便，具有较高的工艺稳定性，显著提高了工件焊接质量等优点。

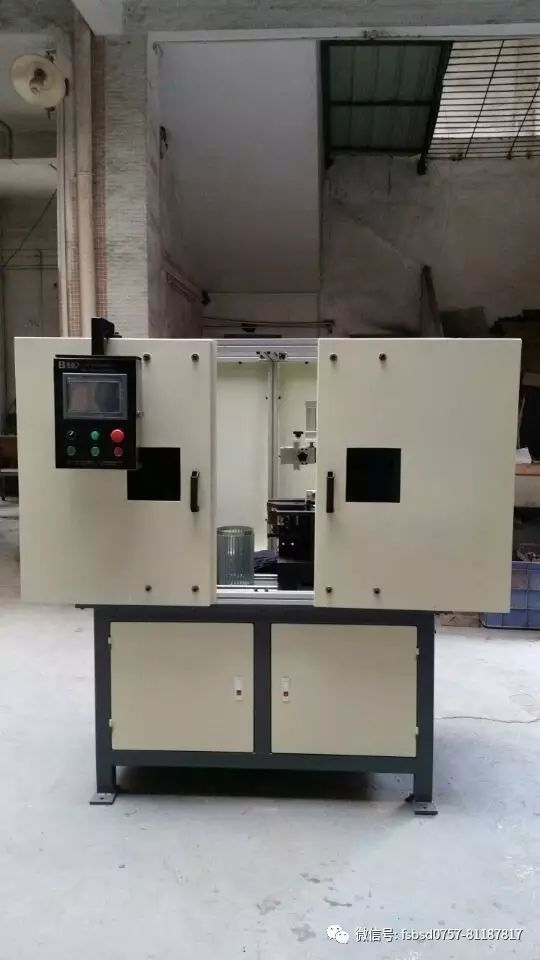

叶轮片自动焊接设备主要组成：

机床底座、驱动焊枪行走机构、焊枪三维调节机构、左右工件定位夹具机构、行程调节机构、氩弧焊接电源、氩弧直柄焊枪、PLC电控控制系统等。

设备针对用户工件的对接焊缝焊接要求，采用双枪同时行走的方式进行焊接动作，可以有效提高焊接效率，减少焊接变形。采用夹具压紧焊接工件，动作迅速，压紧力好，有效提高焊接效率。

1、机床底座：采用优质型钢焊接而成，结构简洁，保证机床有足够的刚度，侧面采用优质薄板钢板封住，整体美观。底座长约1000mm，宽度约900mm，高度约800mm，符合人体操作高度。底座下面可以放置电控控制系统。设备整体美观，有效节约空间。

2、驱动焊枪行走机构：用于实现焊枪下降自动行走的焊接过程，通过交流减速电机配合滚珠驱动拖板在高精度直线滑轨上运动，整个焊枪调节机构放置在托板上，从而使焊枪可以走出高精度直线度。采用交流减速电机，驱动力矩大，速度为无级可调，输出特性优良。

3、焊枪气动提升机构及三维调节机构：采用气缸驱动焊枪上下提枪，方便快捷，有效避让工件夹具的空间位置。焊枪可进行三维调节，既垂直方向与水平横向及焊枪的前角度调节。整个焊枪调节机构安装在电机驱动的拖板上，拖板在两个直线导轨上运动，保证直线精度高。垂直方向的调整主要是调整焊枪头与工件之间间距，即设定焊接电弧的长度，确立焊接电弧的电压。水平横向调整主要是焊枪与接缝对正。角度调节可以调节焊枪对准焊缝，使焊枪有个更有利的焊接角度。

4、左右定位夹具机构：全部采用气动方式进行定位、压紧，移动的方式，整个机构动作迅速，压紧力好，保证定位稳定性和焊接的稳定性。右边定位夹具可以左右调节移动一定的距离，以便适应不同长度类型工件的焊接要求。

5、电控控制操作系统: 采用PLC可编程序控制器控制焊接过程各动作，触摸屏操作界面方式，整个操作直观明了；具有手动/自动、急停等功能。保证生产运行的可靠性，具有定点起弧、收弧和自动复位功能；

具体可以根据客户的工件要求来定做！
