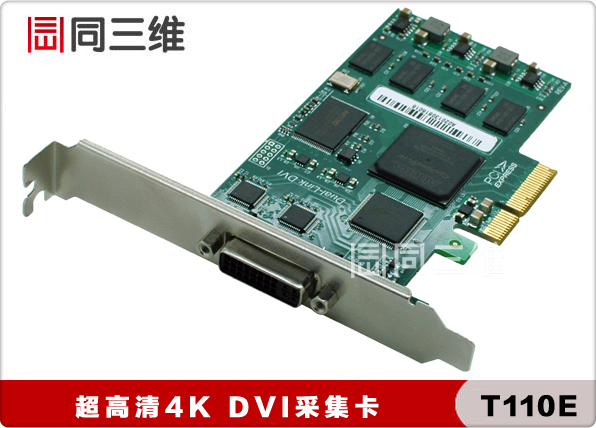

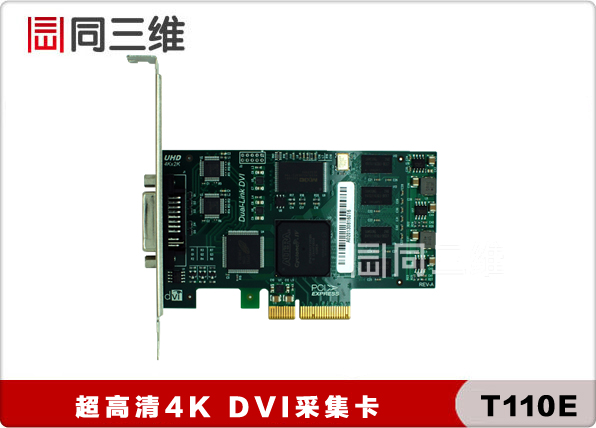

　　同三维DVI采集卡T110E是北京同舟视达公司推出的最新的 4K DVI采集卡，可采集1 路 4Kx2K DVI超高清视频信号(4096×2160@30fps或3840×2160@30fps)。同三维T110E 高清4K DVI采集卡采用高速 PCI-Express×4 接口，达到 600-800MB/s 传输带宽，并采用高速大容量图像缓存技术，轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在 FPGA 内完成，极大地减少了 CPU 的负担，高效率 DMA 传输方式进一步解放了 CPU 的能力，从而让 CPU 专注于用户指定的工作。

DVI采集卡的主要作用是将PC机的显卡等图形设备输出的DVI数字信号经过高精度的模数转换和相关处理之后，将PCIE X1或PCIE X4总线输出给主机。使用DMA直接将数据送到主机的内存，无须占用主机的处理时间。支持高达1920x1080的分辨率，自动检测各种分辨率的动态切换。提供简单易用的软件开发包，方便用户较快地集成到现有的系统中。　　

产品特性

　　采集 1 路 DVI 信号，支持单链路、双链路采集

　　输入双链路 DVI 信号可达 4096x2160@30fps 或 3840x2160@30fps。

　　微软 AVStream 标准驱动，可支持大部分 Windows 上的多媒体视频软件或流媒体软件。

　　超小尺寸：115.19mm x 68.88mm，符合 Low-Profile 规格。

请注意：

　　1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。

　高级特性

　　高性能 DMA 传输功能。

　　支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。

　　支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。

　　支持垂直滤波和运动自适应去隔行功能。

　　硬件色彩转换，可输出 YUYV、UYVY、NV12、I420、RGB24、

　　RGB32 色彩格式。

　　支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节 R，G，B 三色的亮度、对比度。

　　支持画面水平、垂直反转功能。

　　固件可升级。

【产品规格】

　　连接

　　主机接口PCI-Express x4, Low Profile, 700MB/s 传输带宽

　　输入接口1个双链路DVI接口

　　DVI视频输入1路双链路或单链路DVI信号，两种模式自动检测

　　标 准

　　DVI输入格式符合DVI 1.0规范

　　单链路(480i、576i、480p，576p，720p，1080i，1080p)

　　双链接(支持4096×2160@30fps、3840×2160@30fps采集)

　　HD输出格式40×30-4096×2160，帧率： 1-100 fps

　　视频采样率25MHz-330MHz

　　输出色彩空间YUYV、UYVY、NV12、I420、RGB 24 Bits、RGB 32 Bits

视频处理

　　色彩空间转换硬件色彩转换

　　画面缩放硬件 5-Tap 缩放

　　去隔行垂直滤波去隔行;运动自适应去隔行

　　画面反转水平;垂直

　　画面剪裁支持

　　图像调节亮度/对比度/色调调节

　　饱和度调节/黑白，彩色控制

　　伽玛值调节 (Gamma)

　　单独调节 R/G/B 三色的亮度、对比度

　　其 他

　　操作系统支持支持以下操作系统的x86和x64版本：

　　Windows XP Professional

　　Windows Server2003

　　Windows Vista

　　Windows Server 2008

　　Windows 7

　　Windows Server 2008 R2

　　Windows 8

　　兼容软件Windows Media Encoder

　　Adobe Flash Media Live Encoder

　　Real Producer Plus

　　VideoLAN for Windows

　　板载内存256MB DDR2，工作频率为 160 Mhz，位宽 64 bits

　　升级固件可升级

　　几何尺寸115.19mm x 68.88mm

　　功耗<= 6W

　　工作温度范围0-50 摄氏度

　　保存温度范围-20-70 摄氏度

　　保存湿度范围5%-90 %

　　标准附件

　　Low-Profile 挡板 1 根

　请注意：

　　1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。

　　2. 实际输出帧率受 PCI-Express 接口传输带宽限制，可能低于设定值。

　【超强性能】

　　支持HDMI/DVI信号的超高清采集(分辨可达4096×2160@30fps或3840×2160@30fps)。

　　T110E 4K DVI采集卡支持最新的1.4a标准。

　　T110E 4K DVI采集卡支持dual-link标准。

　　色彩空间转换、画面反转、缩放等图像处理在FPGA内完成，减少了CPU的负担。

　　【功能丰富】

　　一台机器支持多个采集卡同时工作。

　　支持亮度、对比度、色调、饱和度等画面调节的功能。

　　HDMI支持 3D 格式，打造立体影像产品。

　　支持R.G.B单独调节亮度，对比度。

　　支持视频分辨率、帧率和音频采样率上/下变换。

　　可以在不更换硬件的情况下，使用固件和驱动升级的方法升级同三维视频处理引擎。

　　全面支持DirectShow开发接口

　　采用标准的 AV Stream 驱动，兼容使用 DirectShow 接口的各种音视频采集软件和使用 DirectSound 接口的音频采集软件，您无需二次开发，如：Windows Media Encoder;Adobe Flash Media Live Encoder;Real Producer Plus;VideoLAN for Windows。

　　【简单易用】

　　自动检测输入视频格式，并自动变换至指定输出大小、帧率。

　　自动检测输入音频格式，并自动变换至 48 KHz PCM 立体声音频。

　【稳定可靠】

　　采集卡板载64MB DDR2内存，可以有效的进行视频帧缓冲和USB传输流量控制，避免当 USB 传输带宽被抢占时造成画面中断或错误。

　　稳定性经过7x24h高低温(0-50度)不间断满负荷工作验证。

　　支持国内大多数大多数视频会议软件、视频监控软件、P2P采集端软件、直播软件，如：上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。

　　此款DVI采集卡还提供二次开发包SDK

　　提供完整SDK开发包( C++、C#、VB )，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。

　【应用领域】

　　1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;

　　2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;

　　3、安检 X 光机、雷达图像信号、VDR纪录仪;

　　4、医疗 X 光机、CT机、胃肠机等;
